信号処理素人老人が、Scilabの「信号処理のデモ」調査中。今回はいつもお世話になっている気がする「ボード線図」のデモです。bode関数にお願いすれば、システムの周波数特性がアカラサマになる、と。でもお願いの仕方もいろいろあるでよ、という感じです。復習回かな。淡々とデモを動かしてまいりたく存じます。いいのかそれで。
※「手習ひデジタル信号処理」投稿順 Indexはこちら
※Windows11上の Scilab2024.0.0を使用させていただいております。（Scilabについては御本家 Scilab 様へ）
今回動かしてみるデモ
以下のScilabデモ選択ウインドウから「ボードプロット」を選択すると実行できるのが今回のデモです。
例によってデモは「４段構え」です。その途中、途中に、Scilabのコンソール画面に「続けるにはボタンを押してください …」の表示がでるので、その度にEnterキーを押して先に進める必要があります。
-
- 第一のシステムslを連続時間の線形システムとして定義してbode
- 第二のシステムhlを伝達関数（sの多項式）として定義してbode
- 第一、第二の特性を重ねてbode
- 第一、第二のシステムをシリアルに接続した場合の特性をbode
という４段です。デモのソースファイルは以下です。
bode.dem.sce
デモを実行
デモを選択すると即座に、第１のシステムの特性が描かれます。ABCD式の状態空間行列を使った以下のようなシステムです。
\(\begin{align} x’&= -2 \pi x + u\\ y&= 18 \pi x + u \end{align} \)
上記のシステムをsyslin関数で定義した第１のシステムをbode関数に渡した結果が以下に。
Enterキーを１回おして、こんどは伝達関数表現で第２のシステムを定義。第２のシステムはこんな感じ。

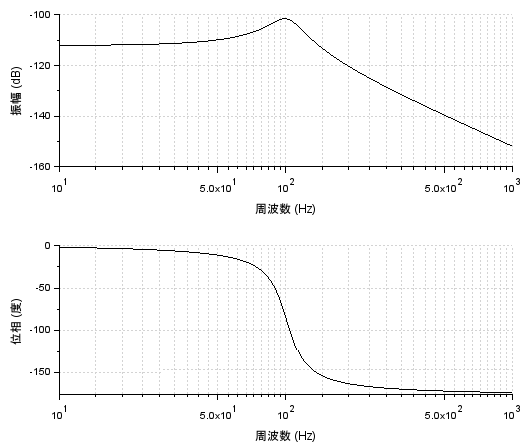

その特性が以下に。
お次は上記２つのシステムの特性を「重ねて」表示する場合。重ねて表示するときは簡単、２つを以下のように並べたものをbode関数に渡すだけ。
[h1;sl]
結果が以下に。
そして４段目で、第１と第２のシステムをシリーズに結合した場合の特性が以下に。
これでボード線図も完璧？ホントか？
