前回、Scilab/Xcos内のModelicaブロックで出来ることはやっておくべし、と「配管」のデモを鑑賞。いよいよModelicaのコードを記述して走らせることに入りたいと思います。といっても「最初の１行」、Hello World的なやつ。Modelica自体クセ強なのに、それをXcos内で扱うのは何が何やら？
※「ブロックを積みながら」投稿順 index はこちら
※動作確認にはWindows 11の パソコン(64bit)上にインストールしたScilabの以下バージョンを使用しています。
Scilab 2024.0.0
Modelica
Modelicaというのは何か特定のツールではなく「言語」であるようです。また言語仕様そのものは「オープン」（ライセンスについては以下のホームページをごらんくだされ。）そこで「ツール」としての実装は複数あり、無料でオープンな環境もあれば、有償の環境もあり、と。御本家ホームページが以下に。

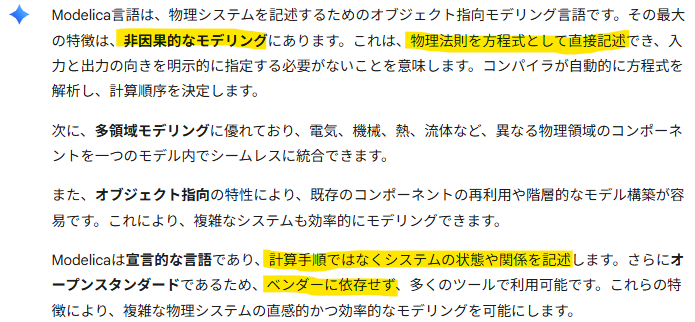

コンピュータ言語は数あれど、結構、独特な「立ち位置」におられる言語でないかと思います。多くの言語が「上から順に」シーケンシャルに実行されることが前提なのに対して、「そうでない」ところはハードウエア記述言語のVerilogやVHDLなどと双璧のユニークさではないかと。まあ、素人老人がごたくを並べてもせんないので、例によってGoogleの生成AI、Gemini 2.5 Flash様におまとめいただきました。
端的にいうと「＝」は代入ではなかったです。方程式書くときの「＝」らしいです。なお、代入もあることはあるらしくて、それは古式ゆかしい「:=」みたい。
常微分方程式ODE系、微分代数方程式DAE系など「素のまま」モデル化すれば、解いてくれるみたい。ホントか？
ただし、今のところは「旧態以前とした手順を記述する」Scilab/Xcosのフローの中のブロックとしてのModelica運用なので、それとのインタフェースに起因する制約もあるような、ないような。その辺を確かめていきたいと思います。
最初のModelicaソース
今回、以下のドキュメントを参照させていただいております。
-
- 御本家のチュートリアル資料： https://modelica.org/documents/ModelicaTutorial14.pdf
- Modelica by Example： https://mbe.modelica.university/
- Using Modelica under Scilab/Scicos：http://www.scicos.org/ScicosModelica/Formation/Documentation/Introduction%20to%20Modelica.pdf
参照といっても実質一行のコードを書くためなのでチラ見。ちゃんと読めておりません。

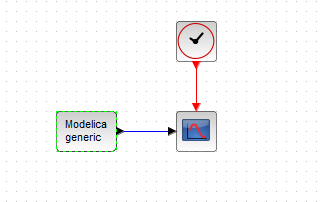

Scilab/Xcos(Scicos)の中でModelicaのソースを記述するために用意したのは以下の入れものです。
Modelicaブロックから出力(Explicit)される値をXcosブロックで時系列グラフ化するもの。

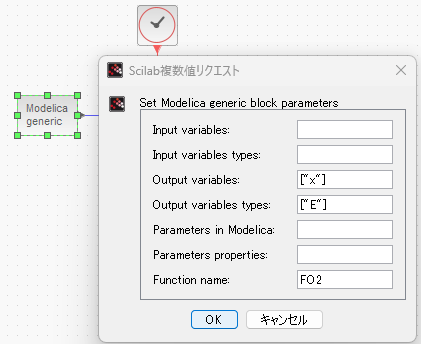

さて、上記のModelicaブロックの中身が以下に。
Xcosとのインタフェースは、入力なし、出力は１個だけ、それもE指定（フツーのXcosの接続。）パラメータは無。関数名はFO2とな。

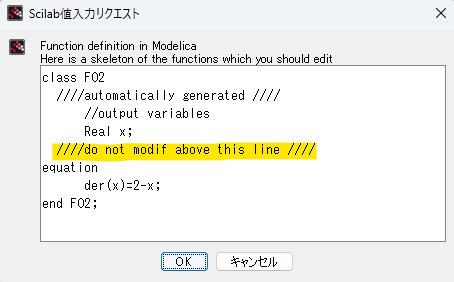

ここでOK押すと、ソースコードが自動生成されて現れます。こんな感じ。
自動生成時には equation 配下にはコメントが書かれていて実体がありませぬ。そこに、「xを（時間）微分したら2-x」という「微分方程式１個」を記入したところが上記です。
黄色のマーカ引いた通り、上の部分は勝手にいじるなよ、ということです。まあ弄ってみましたが。
何もしないとゼロになってしまう初期値を意図的に変更すべく、Real xにつづけて「(start=0.4)」などと書き加えてみました。実際、その状態でOKしてシミュレーションすると、ちゃんと初期値0.4が反映されてます。しかし、やったね、と喜ぶのはまだ早いです。しかし、何か変更しようとして再び、上記の編集画面を呼び出してしまうと、「ヘッダ」部分は再生成されてしまうらしく元の木阿弥っす。一方、equation以下の記述は維持されてます。
Scilab/Xcos内で運用するためのコマケー話がいろいろあるみたい。

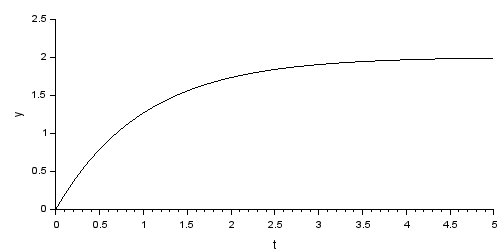

ともあれ上記モデルのシミュレーションは出来。こんな感じ。
ModelicaのHello World的な？
