手習ひデジタル信号処理(195) Scilab、{Scilabデモ}、日時計?じゃないよ

Joseph Halfmoon

信号処理素人老人がScilabの「信号処理のデモ」からカテゴリ脱出。前回は「スピン安定化磁気浮上」レビトロンでした。今回はSundialsです。といって日時計でなし。泣く子も黙るローレンスリバモア研のソルバ「スイート」のお名前です。その名を知らなかった素人老人は確実にモグリ。御名のもとに矢鱈難しそうなデモ多数あり。

※「手習ひデジタル信号処理」投稿順 Indexはこちら

※Windows11上の    Scilab2024.0.0を使用させていただいております。(Scilabについては御本家 Scilab 様へ)

SUNDIALS

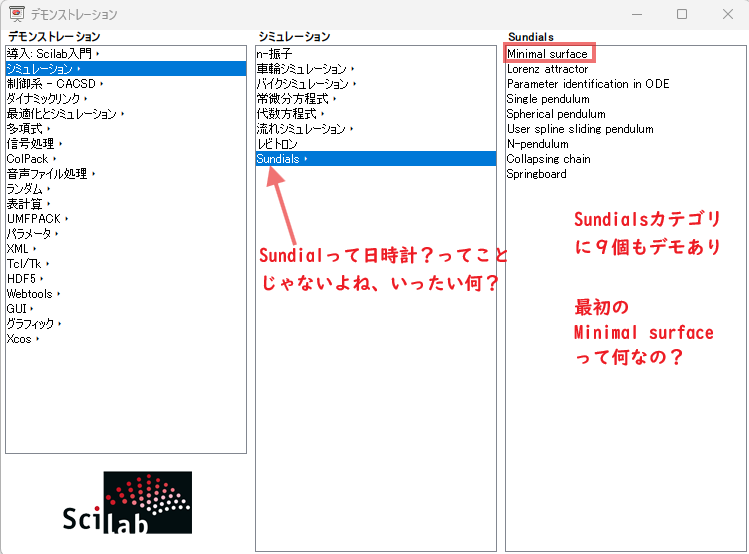

Sundialという綴りをみて「日時計」と思った素人老人は浅墓でした。以下のデモ選択ウインドウをみれば、これが日時計とは何のかかわりも無さそうなことはあきらかっす。selectSundialsEC

SUNDIALS、調べれば直ぐに明らかになるくらいメジャーでした。SUNDIALSは以下の大文字部分をつなげたものです。

SUite of Nonlinear and DIfferential/ALgebraic equation

そしてこの Suite を開発し、保守されているのは、泣く子も黙る、米Lawrence Livermore National Laboratory様でした。オソロシー。遥かな昔、研究所の近くの道路を通り抜けたことが何度かありますが、以下にもセキュリティ厳しそうでした。知らんけど。

さてこの「スイート」のホームページのURLが以下に。

https://computing.llnl.gov/projects/sundials

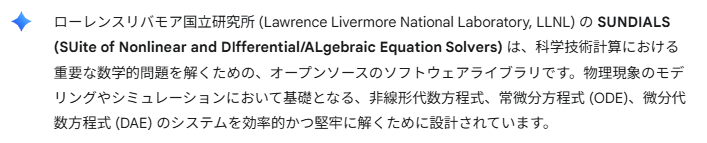

例によってGoogleの生成AI、Gemini 2.5 Flash様にSUNDIALSについてご説明いただいたところの冒頭部分が以下に。geminiSundials

通常は、CとかFortranからライブラリとして呼び出して使うのでしょうが、Scilabにはとっくの昔に組み込まれていて、フツーに呼び出されて使われているみたい。どうも今まで使ってきたScilabの関数の中にも仕事をSUNDIALSに下請けに出しているものがあったみたい。。。なんと。

ここには、そのSUNDIALSをアカラサマに呼び出すようなデモがならんでいるみたい。

Minimal surfaceデモ

さて、その冒頭に登場するデモが Minimal surface であります。これまた素人老人には何が何やら見当がつきませぬ。しかし、Gemini様はお見通しです。geminiMinimulSurface

おっと、ムツカシそうだよ。当然か。

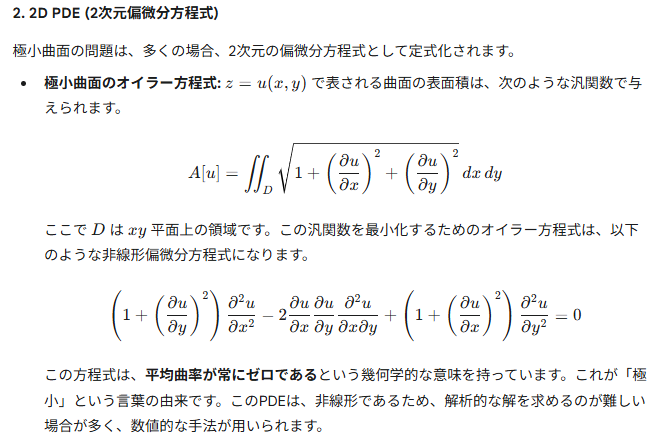

そしてその定式化といえば、以下の如し、gemini2DPDE

そしてSUNDIALSに含まれる「ソルバ」が御登場、問題を快刀乱麻にぶった切る、というシナリオらしいです。

なお、SUNDIALSには以下のような主要な6つのパッケージあり、

    1. CVODE (C-language Variable-order ODE solver)
    2. CVODES (CVODE with Sensitivity Analysis)
    3. ARKODE (Additive Runge-Kutta ODE solver)
    4. IDA (Implicit Differential-Algebraic equation solver)
    5. IDAS (IDA with Sensitivity Analysis)
    6. KINSOL (Kinetic nonlinear solver)

今回の Minimal surface デモで登場するのは 6番目のKINSOLみたいです。デモのグラフが以下に。MinimalSurface

素人老人には何が何やらなんだが。。。
