アナデバ様のWeb記事『StudentZone』の2025年7月号（日本語版）の実習２回目です。前回シミュレーションしたパルス発振器（リンギング発振器）をブレッドボード上に実装し、実機動作を観察してみる回です。シンプルな回路なので実装も簡単、発振もお手軽、ホント大丈夫か？
※「お手軽ツールで今更学ぶアナログ」投稿順 indexはこちら
回路図の再掲とその実装
前回LTspiceのシミュレーションに使った回路図が以下に。
Vgateに矩形波を与えてやると、そのロウ期間にL1-C1の発振回路が「発振」するという回路であります。LC発振回路には発振を維持するためのフィードバックループなど無いので、パルスに突かれる度に発振開始しては減衰するの繰り返しっす。
上記回路をブレッドボード上に実装したものが以下に。
部品点数も少ないし、シンプル。
実機動作波形

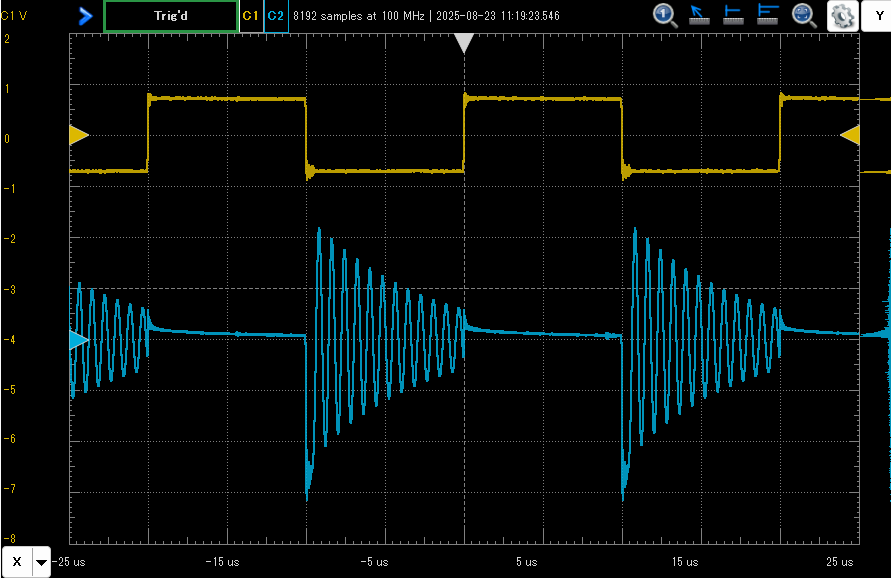

黄色はVgate信号です。振幅0.7V、オフセット０V、周波数50kHzの矩形波を与えてます。
青色がVoutの発振波形です。

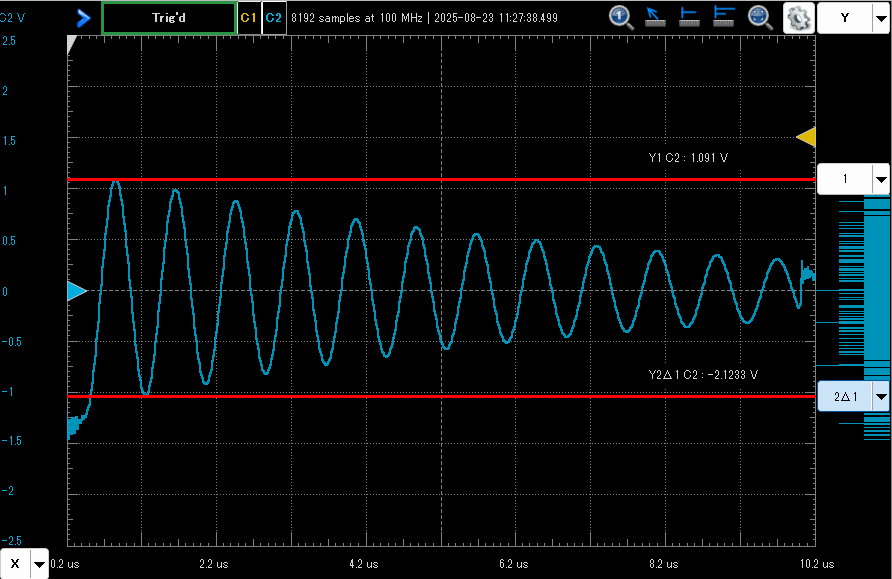

波形を拡大して発振の冒頭付近にカーソルをあてたものが以下です。振幅は１V（ピークツーピークで２Vくらい）はありますな。

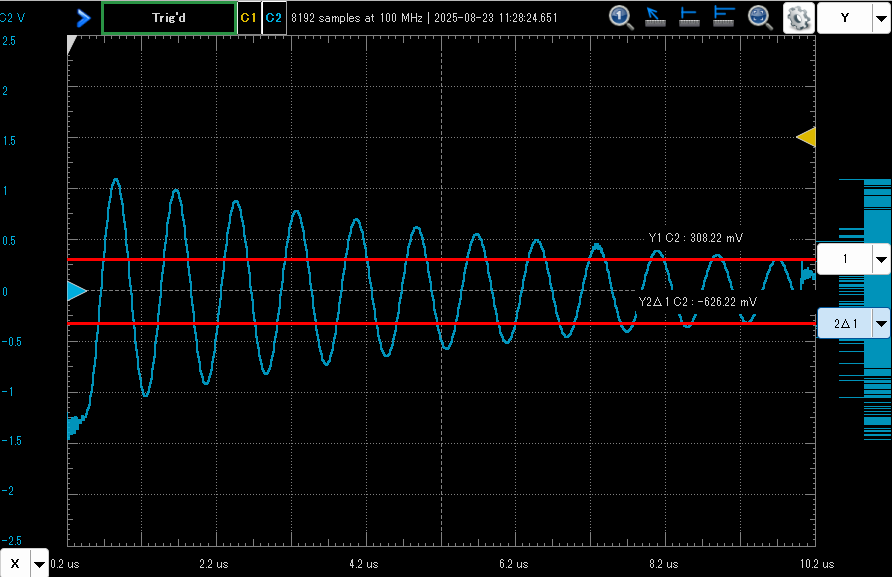

発振期間の末尾付近にカーソルをあてたものが以下です。振幅は300mVくらいと、出たしと比べるとほぼ３分の１くらいっす。

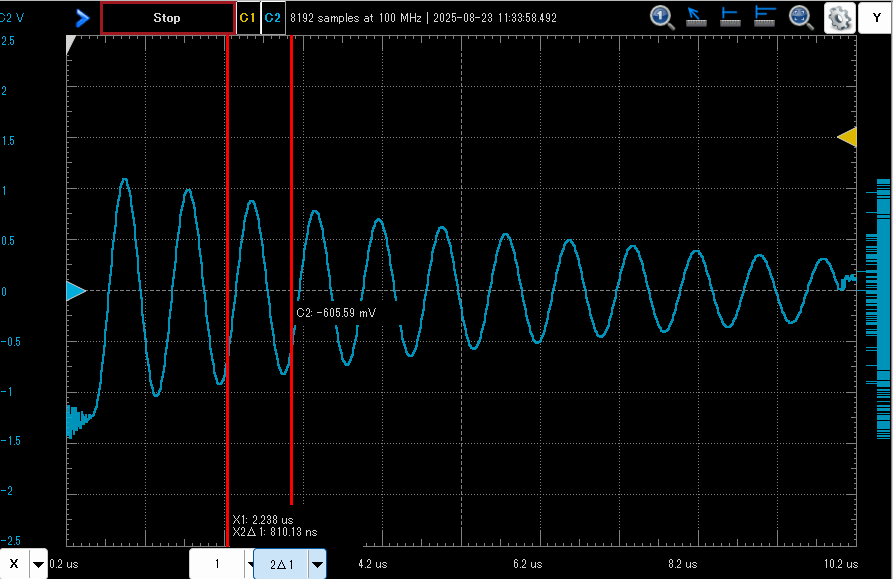

時間側にカーソルを当ててみたところが以下に。
周波数は約1.23MHzとな。シミュレーションのときより減衰は激しいし、周波数は低めだけれどもノージンジャー（しょうがない。）
