アナデバ様のWeb記事『StudentZone』の2025年９月号（日本語版）の実習２回目です。前回の後またまた突発対応勃発中。間が空いてしまいました。忘却力のアナログ素人老人の回路あたまのリハビリは進まず。今回は前回シミュレーションのシングル・バランスド・ミキサを実機で動作させてみます。
※「お手軽ツールで今更学ぶアナログ」投稿順 indexはこちら
ブレッドボード上のシングル・バランスド・ミキサ
以下は前回シミュレーション（LTspice)したアップコンバージョン用の回路の再掲であります。既に忘却の彼方にあったのよ。
上記の回路をブレッドボード上に組み立てたものが以下に。
ただね、前回「見逃していた」件一つあり。アナデバ様記事では入力信号について、
-
- 5V/210kHz
- 5V/25kHz
みたいな素っ気ない記述あり。前回シミュレーションでは何の疑問もなく、
-
- SIN(0 5 210k)
- SIN(0 5 25k)
みたいな記述をしてました。しかし、これ、マズイんでないかい？OP37の電源はVp＝+5V、Vn＝-5Vっす。そしてレールツーレールではありませぬ。よって振幅５Vの入力波形を突っ込んでも波形は多いに歪ます。今回、茫漠とした頭で回路を組み立ててから波形を観察し、ようやくこのことに思い至りました。お間抜け。やっぱ現物回路は嘘はつかないっす。
5V/25kHzという記述は、振幅じゃなくてピークツーピークが５Ｖということか？ 今回実機では、振幅４Ｖ（ピークツーピークで８Ｖ）付近で波形が歪まなくなったので、「その辺」で実験してます。いい加減やな。
実験結果

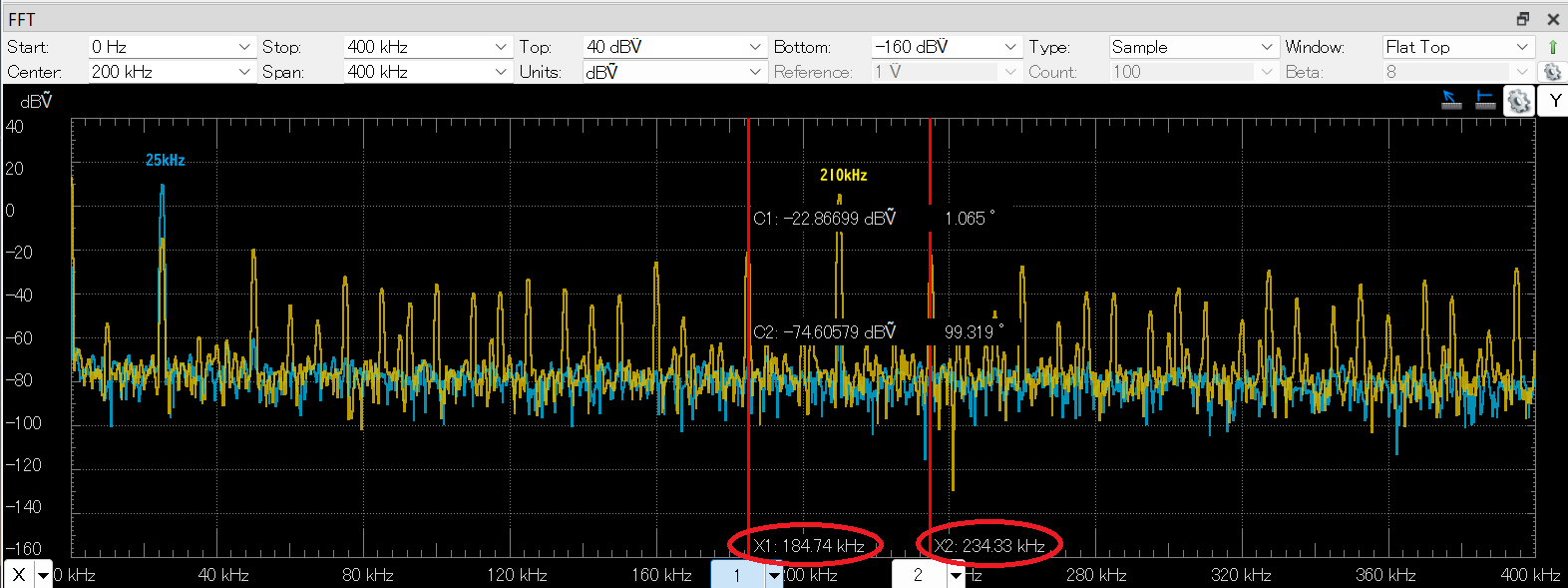

出力波形にFFTをかけたものが以下に
２つの波形が重なっており、黄色が出力波形（IFp)、青色がFin波形です。左の方に青色で25kHzと書いてあるのが、青の波形のピークのところの周波数デス。一方中央付近の黄色の210kHzがLO信号の周波数です。
赤丸したところの赤色カーソルが「だいたい」210k-25k=185kHzと、210+25k=235kHzのアップコンバージョンされた信号となるみたい。まあ、なんか汚いけれどもノージンジャー。一応、記事と同様な結果を得ることができたと。本日のリハビリはここまで。
