信号処理素人老人がScilabの「信号処理のデモ」を物色中だった筈が、いつの間にかカテゴリを脱出。今回「鑑賞」させていただくのは「シミュレーション」カテゴリの中の「車輪」と「バイク」という２種のシミュレーションです。機械系ね。アニメーション表示は手に汗握り（ホントか？）ますが、計算実体は触りズライっす。
※「手習ひデジタル信号処理」投稿順 Indexはこちら
※Windows11上の Scilab2024.0.0を使用させていただいております。（Scilabについては御本家 Scilab 様へ）
前回は「N重振り子（実際は１０重振り子）」のアニメーションでした。今回は「車輪」と「バイク」でやはりアニメーション表示です。今回も前回同様な計算構造。アニメーション表示に近い上位レイヤはScilabで書かれてますが、根っこのところが外側にあります。あまり触るところが無いので２種類を一度にやっつけ？ますです。
車輪シミュレーション

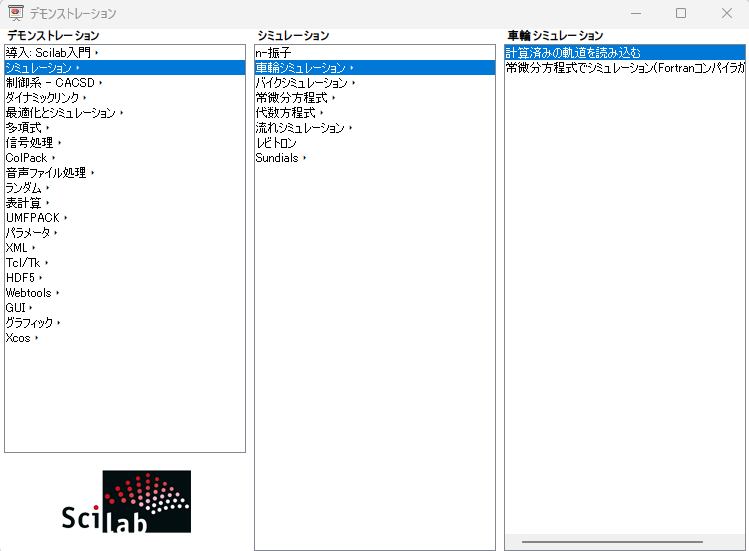

「車輪シミュレーション」は以下のデモ選択ウインドウから選択できます。
ソースファイルなどは、以下のパスで見つかります。
scilabのインストールフォルダ\modules\differential_equations\demos\wheel
こちらは、前回の「N重振り子」のデモと同様な構造です。
-
- 計算実体はfortranで書かれてコンパイル済のプログラム
- fortranのソースはMapleのソースからの自動生成
- プログラムの起動と表示にかかわる上位層のみScilab
ということで何かデモを「改ざん」しようなどと悪だくみをするにはMapleの環境に遡る必要があります。とりあえずfortranコンパイラさえ、Scilabから見えるところにインストールしてあれば「自動生成のfortranソース」に手を入れて何かやる、ことも不可能ではないです。実際、今回はfortranコンパイラを呼び出してビルドしてScilab環境から呼び出すためのスクリプトも含まれています。
しかし、Mapleにお金をお支払いする気もなく、またfortran環境をインストールする気もないので「計算済の軌道を読み込む」オプション側のみ実施してみました。なお、「計算済の軌道」はx.wrtというデータファイルに格納されています。

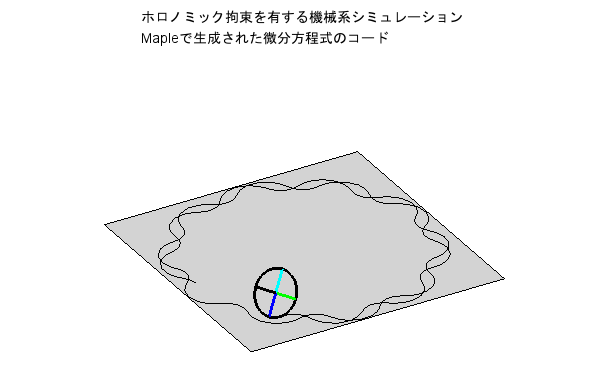

アニメーション表示結果が以下に。
平面（これがホロノミック拘束の実体？）の上で１個の車輪がゆらゆらと揺らぎながら走り回ります。
バイクシミュレーション

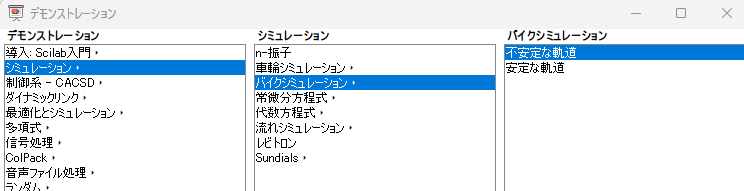

「バイクシミュレーション」は以下のデモ選択ウインドウから選択できます。「不安定な軌道」と「安定な軌道」の２種があります。
不安定なやつがこちら

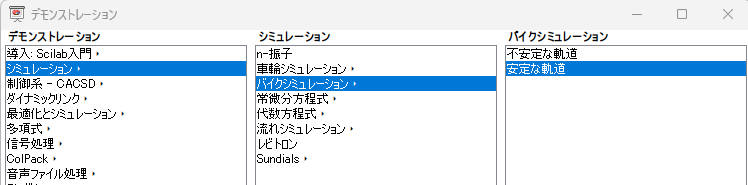

一方安定なやつは以下に。
上記２つとも、ソースファイルなどは以下のパスで見つかります。
scilabのインストールフォルダ\modules\differential_equations\demos\bike
こちらは、Mapleやfortranのソースなどは見当たらりません。全てScilabで書かれていますが、プログラムの起動とアニメーション表示にかかわる「上位層」の部分のみに見えます。肝心のバイクの軌跡自体は、既に計算されたものがdataフォルダに格納されているので、これを呼び出してScilabで「デコレーション」してアニメ化する感じです。なお、データファイルの実体は、
-
- 「不安定な軌道」x1.dat
- 「安定な軌道」xdemo.dat
です。

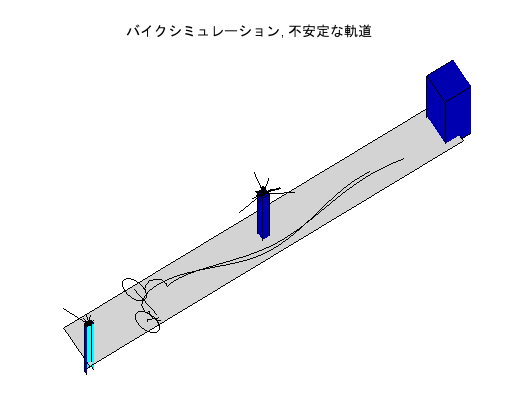

まずは不安定な方。
なにやら道路らしきところを自転車がフラフラと走ってくるのですが、あ、危ないと思ったらスッテンころりんと倒れてしまいます。
一方安定な方。
平面の上を結構高速で八の字走行しまくります。大丈夫かとハラハラして見守りますが、転びもせず最後まで走り切ります。よかった。
まあ、こういうデモみるとScilab使ったアニメーションに誘っている感じがするけれども、ソースみるとメンド。
