アナデバ様のWeb記事『StudentZone』の2025年5月号（日本語版）の実習２回目です。前回は「クラップ発振回路」についてシミュレーションでお茶を濁すの回でした。今回はブレッドボード上に実回路を組み立てて発振させてみます。現物回路久しぶりな気がするなあ。あれれ、いつかやった回路とクリソツ？どこが違う？？
※「お手軽ツールで今更学ぶアナログ」投稿順 indexはこちら
今回の現物回路の様子

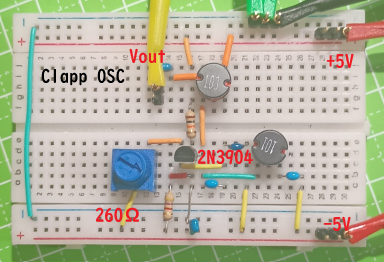

今回実験に使用した現物回路が以下に。
何か見た気がするのは当然デス。前々回実験に使用したブレッドボードが残っていたので「チョイ変」しただけだから。
ご参考までに、前々回の回路（コルピッツ発振回路）を再掲しておきます。
まあ、今回のクラップ発振回路はコルピッツ発振回路の改良型（という素人老人の理解）と思えば、回路が似ているのは当たり前か？

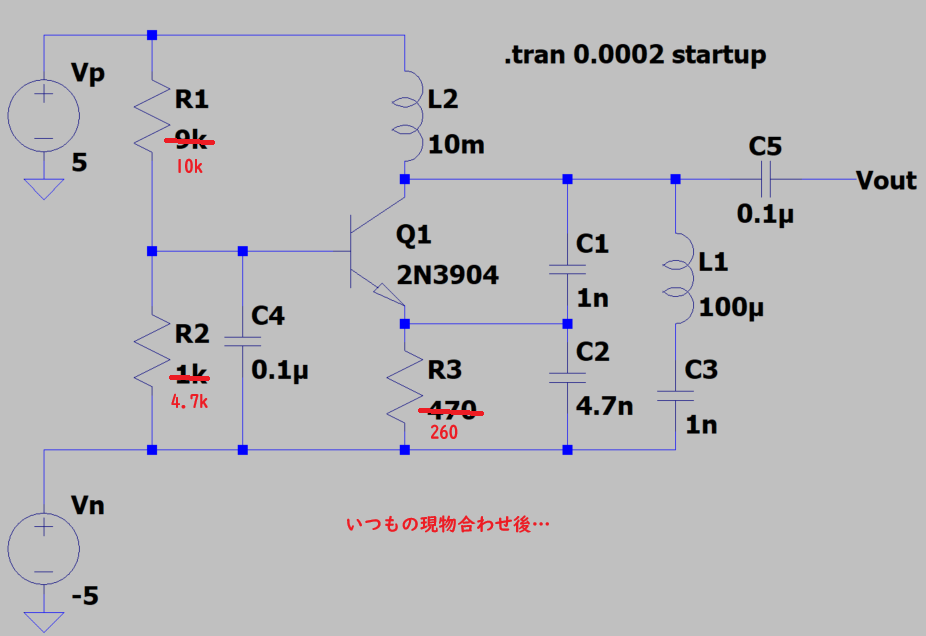

なお、前回のLTspiceシミュレーション時点とは一部の定数が異なってます。例によって成り行き任せのまったく頭を使わぬ現物合わせっす。こんな感じ。
発振の様子

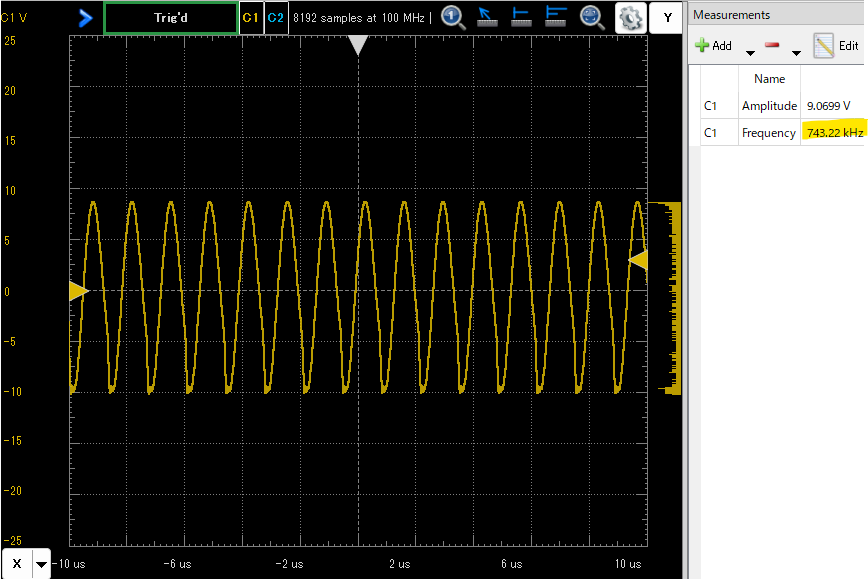

以下は現物での発振の様子です。
前回、計算上の発振周波数が約750kHzであったので、測定値約743kHzということはほぼほぼ予定通りということでないかい。考察も無し、いいのかそういうことで。
